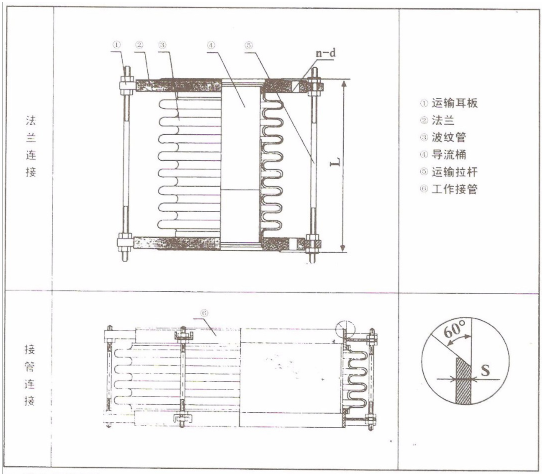

一、結構簡圖

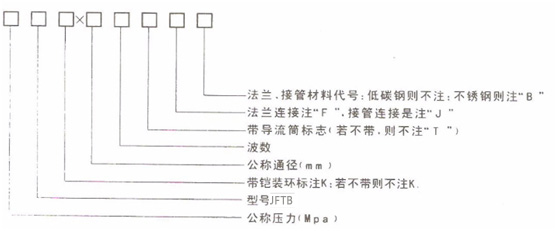

二、產品標注代號

       舉例:1.6 JFTBK1500∴6J:表示為公稱通徑為1500(mm),公稱壓力為1.6Mpa,波紋管總波數為6個。波紋管帶鎧裝環,碳鋼接管連接的通用型波紋補償器

三、產品結構特點:

       膨脹節由一個波紋管和兩個端接構成其他零件組成。它通過波紋管的柔性變形來吸收管線軸向位移(也有少量橫冋、角冋位移),端接管或直接與管道接管焊接,或焊上法蘭再與管道法蘭聯接。膨脹節上的小拉桿主要是運輸過程中的剛性支承或作為產品預變形調整用,它不是承力件。該類膨脹節結構簡單價格低,因而凡是在管線上可能的地方應優先予以考慮

四、安裝使用注意事項

a)內襯筒方向應與介質流向一致(膨脹節上有流向標志)。

b)現場安裝完后,必須拆除小拉桿。

c)為了減少管架受力,可對此類膨脹節在安裝前進行預變形(預拉、預壓),用戶需要時請?jiān)诤贤凶⒚鳌?/p>

五、補償量(X、Y和a)及剛度(Kx、K,和Ka)的修正計算

     a)樣本上所列的X。、Y。或a,系疲勞壽命[N]=1000次(壽命安全系數為15),工作溫度t=20℃時,單獨進行軸向、橫向及角向補償時的相應補償量。當N≠1000次時,可查圖1曲線,修正得到軸向、橫向及角向各補償量X、Y及a

     (當修正得到的a>aa時,取a=a。)

     [例1求[N]=3000次時,25TBK6008-JB補償器的X=?,Y=?,a=?

     解:查樣本得X。=4600mm,Y。=11.2mm,ac=+4(°)

查圖1,因產品代號中有K,故查“帶鎧裝環的波紋管”曲線,得f。=0.71

(注:若無K則查“無帶鎧裝環的波紋管”:曲線)

       b)樣本上所列的Ko、K7或K.,系工作溫度t=20℃時的軸向剛度、橫向剛度及角向剛度。當t≠20℃時,可查圖2曲線,修正得到溫度變更情況下的相應剛度Kx、K及K。

       [例2]求t=350℃時,25TBK6008-JB補償器的K=?、K=?、K。

       解:查樣本得K=2557N/mm,Ko=7381N/mm,Ka0=2467Nm/(°)

查圖2曲線得f:=0.88

六、補償量的選用范圍

      通用補償器可以單獨用作軸向補償或橫向補償,這兩種情況應分別滿足X,≤X,X≤Y

      通用補償器不宜單獨用作角向補償,但可兼作角向補償,即在軸向、橫向、角向三種補償中允許同時存在任意兩種或三種補償。三種補償量(X,、Y4、a,)的選取應符合下列關系式:

     上列各式中X、Y、a分別為某一疲勞壽命下單獨進行軸向、橫向及角向補償時的相應補償量(由樣本上查找并修正得到)X、Y1、a,為該疲勞壽命下同時存在的軸向、橫向及角向補償量的實際值。

      [例3]求代號為25TBK6008-JB的補償器在t=350℃,[N]=3000次時,幾種補償方式下的補償量

      解:由[例1]得:X=32.7mm,Y=8.0mm,a=+2.8(°)

      當單獨用作軸向補償時,軸向補償量X≤32.7mm

      當單獨用作橫向補償時,橫向補償量Y1≤8.0mm

      當三種補償都存在時,若a1=0.5(°),Y1≤1.8mm

一、預變形”問題

      為了減少管架受力,可對通用補償器在安裝前進行軸向“預變形”,預變形量△X由下式確定：

式中:X—軸向補償量,mm

Ts—一安裝溫度,℃C

T6一—最高使用溫度,℃

T——最低使用溫度,℃

      當算得的△X為正值時,表示“預拉”,△Ⅹ為負值時,表示“預壓”;特殊地,△Ⅹ=0時，不需“預變形”?！邦A(yù)變形”與否,對補償器的壽命幾乎沒有影響,允許在不“預變形”狀態下使用通用補償器。

二、LB型通用補償器對于管架的作用力計算

上列式中：Kx——軸向剛度,N/mm;X—軸向補償量實際值,mm

Ky——橫向剛度,N/mm;Y—橫向補償量實際值,mr

Ka——角向剛度,Nm/(°);a—角向補償量實際值,(

P——最高工作壓力,Mpa;F—有效面積(查樣本),cm

F——計算系數,當“預變形”(包括預變形量△X=0)時f=_1

當不進行“預變形”時f=1

L——支架至補償器中點的距離,m

     例4某碳鋼管道,DN60O0,工作壓力25Mpa,介質溫度Ts環境最低溫度T0=-10℃

補償器安裝溫度Ts=20℃。根據管道布局,需裝一通用補償器、橫向及角向的管道位移。

且有L=24m,補償器壽命按3000次考慮?，F(xiàn)從管道變形計算得m,Y=18mm,a=1()

      試計算管支座A的受力(其他管架及受力計算本題從路)。

      解:對照[例3]計算結果,可選用25TBK600x8-JB補償器

      由[例2]求得Kx=2250Nmm,Kx=6478Nmm,Ka=2171Nm(°)

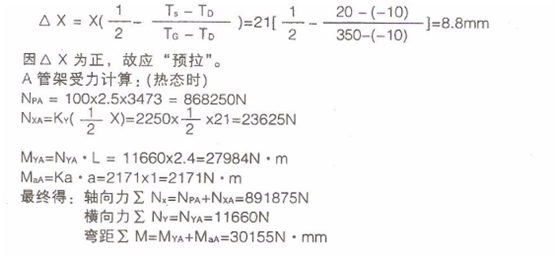

      對照補償器進行軸向“預變形",預變形量△X為
