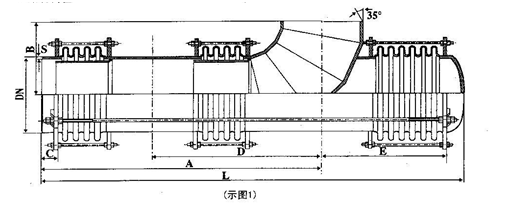

一、結構簡圖

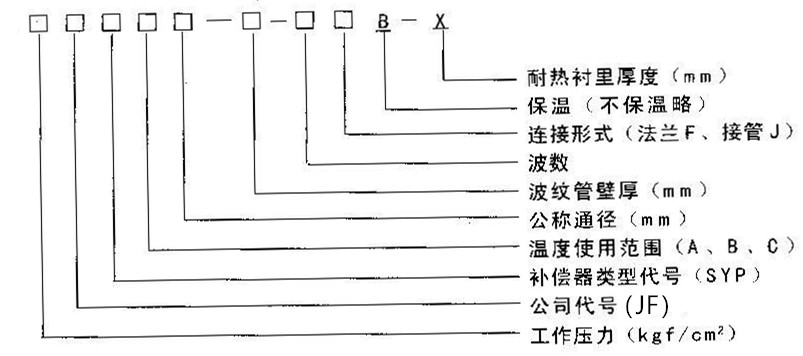

二、產品代號標注：

示例:0.25JFPB1000x8/6JB

表示;公稱通徑為中1000,公稱壓力0.25Mpa,波數為8/6不銹鋼接管連接的曲管壓力平衡式補償器。

三、使用說明:

1、曲管壓力平衡波紋補償器是按照GB12777-99和美國《EJMA》標準輔助計算機優化設計、制造而成,適用于石化、鋼鐵、電力、有色金屬等部門,安裝在管道的拐彎處或與設備相連的空間管道上。它能補償軸向位移、橫向位移,而不會對管道系統或其它設備產生內壓推力；

2、曲管壓力平衡波紋補償器常用于泵、壓縮機、汽輪機及其它對載荷敏感的管道系統。能迅速衰減由于啟動、停車等引起系統壓力波振動,消除水擊,且能吸振降噪,保證設備安全運行；

3、0.2Mpa系列產品可用介質溫度豐150℃,全真空到0.2Mpa壓和范圍,如電廠的汽機排氣管道等;0.6Mpa系列產品可用于介質溫度達250℃、工作壓力達0.6Mpa,如壓縮機的排氣管道或石油化工的工藝管道等；

4、大拉桿,是承受壓力載荷的構件,吸牧橫向位移時相對于撐板要有一定量偏擺,使用時其上的緊固螺母要旋到位又要避免旋壓過緊而影響活動；

5、表中所列產品裝有內襯筒,介質從彎頭流入(見產品示意圖),若介質流向與示意圖相反,即從通道端流入,彎頭流出,則用戶應在訂貨合同或協議中明文說明,以使產品制造時,將內襯筒掉頭焊裝；

6、產品中的小拉桿是安裝、運輪、調整時起作用,不可作為承力件,小拉桿在管道安裝完畢后必須拆除,方可投入運行；

7、如果您所需的產品,其工作溫度、工作壓力、規格尺寸,彈性力、材料、連接尺寸等另有要求時,請與我公司聯系,我公奇將為您專門設計制造。

四、“預變形”問題

      為了減小支座受力,產品在安裝時可進行“預變形”,軸向(X向)的“預變形”即預拉伸或預壓縮橫向(Y向)的“預變形”即“冷緊”。

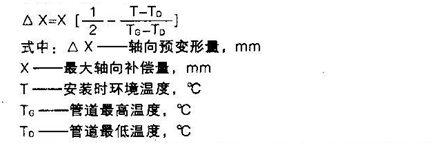

      軸向的“預變形”量△X由下式確定：

      當算得的△X為正值時表示預拉伸,△X為負值時表示預壓縮,△X=0時,不需預拉(壓)。

      橫向的“冷緊”量可取實際補償量的一半即Y/2。在橫向變形的反方向進行“冷緊”

      當橫向補償量Y很大時,有必要進行“冷緊",“冷緊”Y/2可使橫向彈性力減少50%,“冷緊”與否,對補償器壽命幾乎沒有影響。

五、 HBQPB型補償器對支點的彈力計算

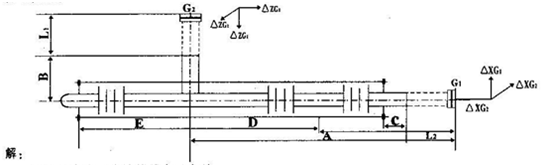

       例：某汽輪機排氣管道DN1600、,在全真空和120℃下操作。管道材質為碳鋼,安裝溫度20℃環境最低溫度為-10℃?，F(xiàn)選用表1中2 OPHBS1600x10/7-補償器如下圖,圖中L1=534m,T點為汽輪機出口法蘭,G點為冷凝器進口法蘭,兩點的初位移為：△Tx=178mm,△Ty=305mm,△Tz=0,△Gx=66mm,△Gy=4.57mmn,△Gz=305mm。

       試求不考慮預變形情況下補償器對T、G兩點的彈性力和力矩。

一、在表1中查取該補償器有關參數

1、波數:

通道端波數m1=10

平衡端波數np=7

2、尺寸:

A=4.188mB=1.62mc=0.34m

D=2873mE=1.528m

3、剛度：

軸向單波剛虔Kx=1682N/mm

橫向總剛度Ky=94Nmm

二、熱膨脹量計算

管道溫度從20℃上升到120℃的溫差為100℃,膨脹量計算如下：

L3=B+L1=254m     △L3=305mnm

D=2.873m         △D-3.54

L2=534m          △L2=6.41mm

E=1528m          △E=1.83mm

C=0.34m          △C=0.41mm

A=4.188m         △A=5.03mm

L4=A-D+L2=6.655m  △L4=7.99mm

三、補償器吸收的位移量的計算

1、通道端：

Xt=△A+△L2+△TX+△Gx=1982mmh

Yt=△L3+△Ty+△Gy=1067mm

Zt=△Tz+AGz=3.05mm

2、平街端：

p=△L3+△C-△E+△Tx+△Gx=1337mm

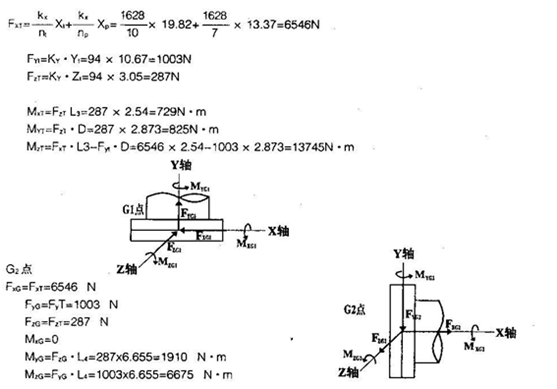

四、補償器對T點、G點的彈性力和力矩的計算

1.G點:
